自动化PLC控制4-20mA模拟量电流信号输出电子秤

产品名称：带信号输出电子称

称量：1kg-30kg（桌秤） 30kg-800kg（台秤） 1吨至10吨（地磅秤）

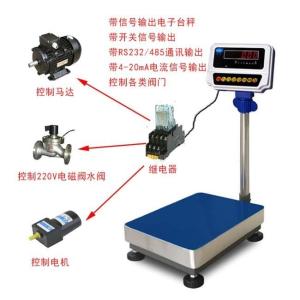

主要功能：带RS-232输出通讯接口，带RS-485输出通讯接口，带开关量输出，带4-20ma电流信号输出，模拟量信号输出，继电器信号输出，可外接电磁阀，各类阀门，具有去皮，置零，计重等功能

举例——RS-232/RS485通讯功能电子秤：通常与电脑称重管理系统或PLC人机介面相连接，实时将重量数据传输给系统，并可以达到双向通讯功能，如“去皮，清零，列印”等指令动作都可以在称重系统上一键指令操作，轻松方便。没有做不到的，只有您想不到的，昆山巨天仪器设备有限公司帮您解决一切称重烦恼！

举例——模拟量输出功能电子秤：C8 仪表可选择 3 种模拟量输出方式：0～5V、0～10V 电压信号输出和 4～20mA(实际也可调整到 0～20mA)电流信号输出。接线参见图 3-6，电流方式下  AO1 接负、AO2 接正，电压方式下  AO1 接正、AO2 接负。输出方式由主板上跳线 JM3～JM5(见图 3-3)选择，设置方式参见表 3-3。出厂时的设置为 4-20mA 电流环。模拟量输出的开关由【SET 1】参数下[H ABC]参数的 C 位控制

标准量程：0.5T 1T 2T 3T 5T 10T

标准尺寸：0.8m×1.0m、1.0m×1.0m、1.2m×1.2m、1.2m×1.5m、1.5m×1.5m、1.5m×2m、2m×3.0m

【一】计量参数

防滑高强度钢板台面

抗震抗冲击结构

计重、计数功能

可定制其他特殊尺寸和量程

标准搭配jws-a8e显示器,依需求也可搭配其它显示器

内置6V/4mA免维护蓄电池，充/插电两用，充电一次可用100小时,电池使用寿命长;

6位大字幕LCD红色数码管显示，读取清晰

具有单点校正及三点校正之功能,确保精准度

具有自动调整零点及软件滤波功能，秤重反应速度可依使用环境不同作调整

秤面以结构花纹钢及U型钢骨架为基础,坚固

单层标准型结构,附有4组可调式支脚;双层结构,适用于坑式地磅,附有4组碗状压头组件，安装方便。

以防水连接盒连接4颗感应器使用。

可轻易的与重量控制显示器连接使用,以读取重量数据及启动其它功能

【二】4-20mA模拟量电流信号输出电子秤可连接PLC 配件说明

称重仪表jws-a8e

这款仪表性能非常稳定，出厂都经过严格的老化测试，不会出现在工厂还是正常的到客户手上就出问题的情况.

感应器

标配4只柯力钢质称重感应器，配件厂家宁波柯力电气制造有限公司，保证称重的稳定和精准性

数据线

称台和仪表通信用，采用多层屏蔽干扰和防鼠咬数据线.不惜成本要求高品质！

接线盒

防水防潮进口无件，确保地磅4角无偏差！

称台(烤漆)

国标优质咬花钢板，使用*的气体保护焊，焊结精致，确保坚固！

汽车采用的是烤漆，我们的地磅也是用的烤漆，不同于普通的手喷漆！称面采用静电喷粉，经烤箱烘烤，保证称台防锈耐磨.
